W dzisiejszym złożonym krajobrazie bezpieczeństwa wybór lekkich, ale o wysokiej wytrzymałości materiałów balistycznych stało się kluczowym wymogiem dla osobistych sprzętu ochronnego (PPE) i wojskowych systemów zbroi. Wśród różnych rozwiązań balistycznych materiał UHMWPE UD szybko pojawia się jako preferowany wybór branży. Ten zaawansowany materiał światłowodowy nie tylko zapewnia wyjątkowe możliwości oporne na pociski, ale także łączy elastyczność z lekkimi właściwościami, znacznie zwiększając komfort użytkowników i wydajność operacyjną. Co wyróżnia tkanin Uhmwpe UD od konwencjonalnych materiałów balistycznych? Jak konsekwentnie przekracza granice wydajności w rzeczywistym zastosowaniach i standardowych testach?
Struktura molekularna i właściwości mechaniczne UHMWPE
Architektura molekularna i cechy polimeryzacji
UHMWPE (ultra-wysoka masa cząsteczkowa polietylen) is a semi-crystalline thermoplastic polymer composed of linear polyethylene chains with an exceptionally high molecular weight (typically >3 miliony g\/mol) -Extending 100+ razy dłuższe niż standardowy hdpe. Kluczowe funkcje obejmują:
Krystaliczność (85–90%): regularnie układane domeny krystaliczne ułatwiają wydajną transmisję siły wzdłuż łańcuchów molekularnych.
Gęste opakowanie łańcucha: silne międzycząsteczkowe wiązanie wodorowe zapewnia doskonałe właściwości rozciągające osiowe.
Minimalne rozgałęzienie łańcucha: umożliwia niemal idealne wyrównanie podczas rysowania, osiągając quasi-szorstki stan łańcucha.
Ta struktura wypowiada włókna UHMWPE o specyficznej wytrzymałości (stosunek siły do gęstości) przewyższający metale, ceramikę i inne włókna syntetyczne:
|
Tworzywo |
Wytrzymałość na rozciąganie (GPA) |
Gęstość (g\/cm³) |
Siła specyficzna (GPA · cm³\/g) |
|
Włókno uhmwpe |
2.8–3.6 |
0.97 |
2.88–3.71 |
|
Aramidowe |
2.5–3.6 |
1.44 |
1.74–2.5 |
|
Stal |
0.5–2.0 |
7.8 |
0.06–0.26 |
|
Ceramika |
0.3–0.6 |
3.2 |
0.09–0.19 |
Zdolność wchłaniania energii
Przy uderzeniu o wysokiej prędkości włókna UHMWPE rozpraszają energię kinetyczną poprzez wydłużenie łańcucha, poślizg molekularny i zlokalizowane deformację termiczną. Badania pokazują, że jego absorpcja energii osiąga 80–100 J\/g -1. 4 × wyżej niż aramida-podczas gdy jej niska gęstość zmniejsza ogólną masę pancerza.
Zachowanie i ograniczenia termodynamiczne
Wyzwania UHMWPE obejmują punkt topnienia (~ 135 stopni) i degradację wydajności powyżej 100 stopni. Rozwiązania obejmują ceramiczne tabliczki twarzy lub powłoki płomienia-retardantów w celu zwiększenia stabilności termicznej.
Przewagę strukturalną: mechanizmy rozpraszania fali uderzeniowej UD
Włókno jednokierunkowe (UD)Wyrównanie przewyższa tradycyjne tkaniny, optymalizując rozkład naprężeń i ścieżki energii. Warstwy tkaniny UD (0 stopień \/90 stopnia) są związane za pomocą macierzy żywicy, aby zminimalizować stężenie naprężeń.
Dynamika propagacji stresu
Po uderzeniu pocisku:
-- fale w płaszczyźnie rozprzestrzeniają się z prędkością akustyczną włókien (~ 3200 m\/s), szybko rozpraszając naprężenie.
-- Fale międzywarstwowe zwolnią, gdy macierze żywicy tłumią energię, tworząc dynamiczną siatkę oszacującą energię.
Synergistyczne rozpraszanie energii
-- Zerwanie światłowodowe: uwalnia energię rozciągania w punktach zerwania.
-- Wysyłanie światłowodów: Tarcie między włóknami a żywicą zwiększa wytrzymałość.
-- Niepowodzenie ścinania żywicy: Micro-Slip dalej rozprasza energię kinetyczną.
Odporność na wiele osób
Niezależne warstwy tkaniny UD zapobiegają propagowaniu uszkodzeń, umożliwiając zlokalizowaną ochronę. Projekty układania umożliwiają ocenę zbroi „strefy-odpowiedź”.
Proces produkcyjny UHMWPE UD
Produkcja obejmuje precyzyjną kontrolę orientacji molekularnej, wyrównania włókien i wiązania międzyfazowego:
1. Kręcenie żelowe: wyrównuje łańcuchy i optymalizuje krystaliczność.
2. Gorący rysunek: rozciąga włókna 30–50 ×, aby zwiększyć siłę.
3. Laminowanie warstwy: zautomatyzowane 0 stopień warstwowy na jednolity rozkład naprężenia.
4. Impregnacja żywicy: termoplastiki (np. Eva, PU) Poprawić ścinanie interlaminarne.
5. Naciskanie na gorąco: równoważy sztywność i elastyczność w zastosowaniach miękkiej\/twardej pancerza (Nij IIA - IV).
Kluczowe parametry procesu:
|
Parametr |
Zakres |
Cel |
|
Stosunek rysowania |
40–50× |
Zmaksymalizować wytrzymałość\/moduł |
|
Temperatura formowania. |
160–200 stopni |
Zapobiegać degradacji |
|
Treść żywicy |
8–15% |
Zoptymalizuj wiązanie\/elastyczność |
|
Zawartość wilgoci |
<1.0% |
Unikaj pęknięć wywołanych pary |
Walidacja wydajności: Testowanie i symulacja NIJ
NIJ 0101.06 Standardowe testy
-- V50 Limit balistyczny: 50% prędkość prawdopodobieństwa penetracji.
-- Multi Hit Resistance: Symuluje powtarzane strajki.
-- Odkształcenie tylnej powierzchni: zaplecze gliny mierzą redukcję urazu.
-- Testy środowiskowe: cykl termiczny\/ wilgotności.
-- Symulacje inżynierskie (LS-DYNA\/ANSYS)
Modele FEA przewidują:
-- propagacja fali naprężeń.
-- Delamination\/Fibre Faive Próg.
-- specyficzne dla warstwy absorpcja energii.
Wyniki:UHMWPE UD osiąga porównywalną ochronę przy 30% lżejszej masie vs. aramid.
Zastosowania: od PPE do kompozytowych systemów zbroi
|
Sektor |
Zalety |
Przykłady |
|

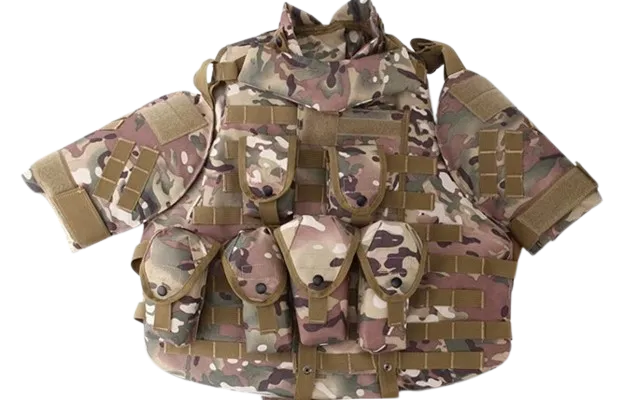

Miękka zbroja |
Lekkie, elastyczne, niskie zmęczenie |
Kamizelki taktyczne, sprzęt wojskowy |
|
Hełmy |
Jednolity rozkład uderzenia hełmy balistyczne |
Tarcze twarzy |
|
Pojazdy |
Oszczędności masy mapy mobilności |
Pancerz UAV |
|
Lotniczych |
EMI THIENDING + Ochrona balistyczna |
Oszczędność satelitarna |
Wniosek
Uhmwpe UD FabricNiezrównany stosunek wytrzymałości do masy, odporność na uderzenie i wszechstronność sprawiają, że jest to złoty standard nowoczesnej zbroi zbroi w systemach pojazdów.
Wybierz Zhejiang Qianxilong (Qxl) Uhmwpe Ud Fabric
Jako lider w zakresie wysokowydajnych materiałów ochronnych,Qianxilong (QXL)dostarcza najnowocześniejsze rozwiązania UHMWPE UD, zaufane przez globalne sektory wojskowe, organy ścigania i bezpieczeństwa. Nasze rygorystycznie testowane tkaniny wyróżniają się lekką, zatrzymującą moc i trwałość.
Skontaktuj się z nami już dziś w sprawie próbek i niestandardowych rozwiązań!
